主要技術參數

測量原理	超聲波時差法
測量介質	天然氣、原料氣、空氣、火炬氣及其它特殊氣體
聲道數量	2聲道
聲道型式	平行對射式
測量范圍	0.03~30m/s(火炬氣流速測量正常為0.03~120m/s，更高流速可定制)
分辨率	0.001m/s
速度采樣間隔	≤0.1s
準確度等級	1.0級
重復性	Qt~Qmax 0.2%（結合客戶需要，0.1%可定制）；
分界流量點	常規：Qt≤0.1Qmax（結合客戶要求可定制：Qt≤0.05Qmax）
過載能力	≥120% Qmax（短時間無影響）
測量口徑	DN50~DN500（更大口徑可定制）
公稱壓力	PN16、 PN40、 PN63； Class150、 Class300 、Class600 、Class900、Class1500、Class2500

測量要求

材質選用

表體	鑄鋼: WCB、LCB；鍛鋼：16MnD、 A105、LF2、LF6、雙相不銹鋼、304、316或316L等
轉換器	鋁合金、304、316等不銹鋼（可定制）
換能器	全金屬（316不銹鋼、鈦合金）

工作要求

供電電源	24V DC
功耗	＜4W（火炬氣等大口徑計量＜15W）
換能器頻率	120KHz 、160KHz、 200KHz、 250KHz （根據工況條件選擇適合的頻率）

信號輸入、輸出及其它功能概況

電氣接口	NPT 1/2 "(F) 4個
模擬輸入	3路4-20mA 溫度和壓力變送器信號
模擬輸出	2路4-20mA （1路支持HART）
頻率/脈沖輸出	2路3V或5V 或OC門
通訊接口	2路 RS485，（3路RS485，1路RS232或以太網可選）
通訊協議	標準MODBUS通訊協議
數字輸出	3路DO報警等信息輸出
繼電器輸出	1路
液晶顯示	可以現場顯示標況的瞬時流量、累計流量及實時溫度和壓力測量信息
數據存儲時間	歷史數據可以至少保持8年（年累積量、月累計量）、報警記錄可以至少保持10年
使用操作	通過配套上位機軟件實現對流量計的運行參數設置
診斷功能	流量計具有自診斷功能，可以對儀表自身的工作和故障狀態進行診斷和報警輸出

認證情況

注：DN500口徑及以上及Class900以上壓力規格具體流量參數詳詢廠家。

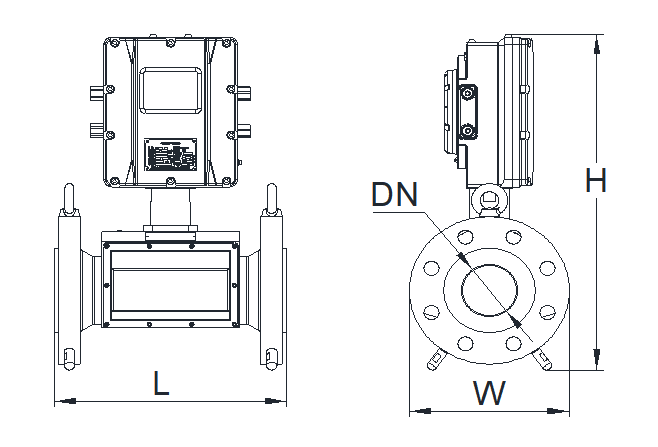

安裝結構尺寸示意參照

注：1、DN500口徑及Class600以上具體尺寸詳詢廠家。

2、法蘭符合GB系列、HG系列、ASME/ANSI系列、EN系列和GOST系列等相關法蘭標準。

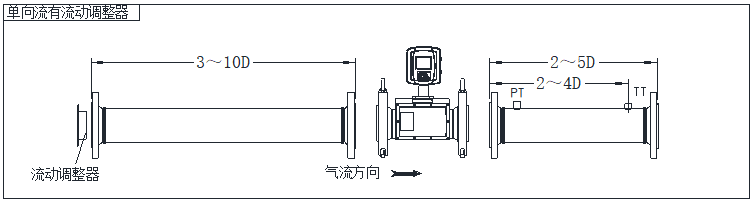

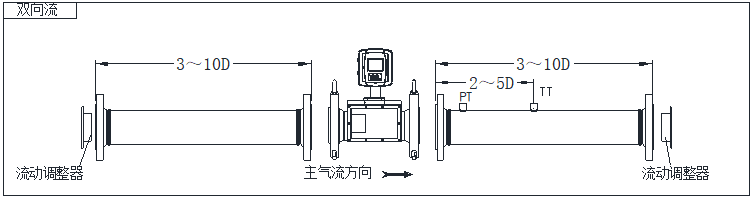

安裝示意圖

下面圖紙給出了在安裝CL系列典型的CL-2型產品氣體超聲流量計產品時推薦的直管段長度。安裝應符合GB/T 18604相關的技術要求。

注：對于單向計量，前后直管段最短可按照前3D后2D配置；對于雙向計量，前后直管段最短可均按3D長度配置。

對于PN16壓力等級的流量計，支持內置溫度和壓力傳感器（可定制）。

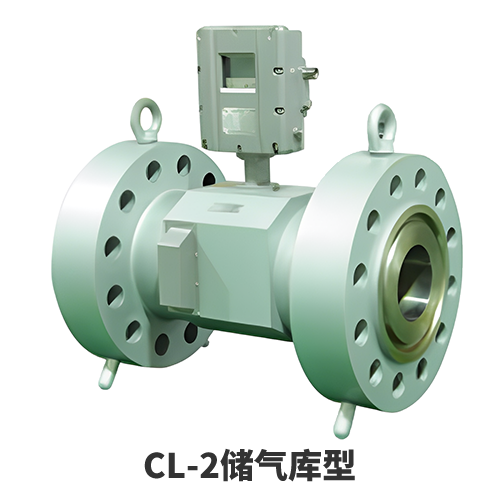

  CL-2型氣體超聲流量計采用兩聲道模式，聲道型式為直射式，計量準確度等級為1.0級，測量口徑覆蓋DN50～DN500（特殊規格和更大口徑可定制）。
  CL-2型產品適用于城市燃氣分輸計量，高壓儲氣庫、煤層氣、井口濕氣、火炬氣、天然氣原料氣凈化、分離集輸等處理站、石油石化等大型工業用戶氣體過程控制等計量應用場合。

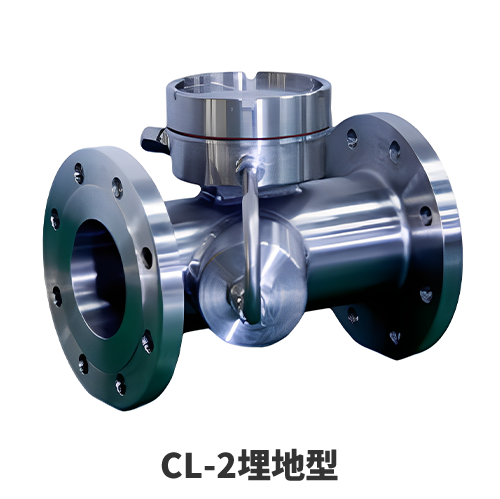

  在城市燃氣環網過程計量應用中，能夠雙向計量、防護等級更高的流量計能夠發揮其獨特的優勢。針對這一應用，中核維思可提供CL-2埋地型氣體超聲流量計及CL-2閥井型監控用流量計。
